In der ergonomischen Bewertung industrieller Arbeitsplätze liegt der Fokus häufig auf schweren Werkzeugen und offensichtlichen Lasten. Weniger Beachtung finden hingegen leichte Handwerkzeuge mit einem Gewicht von unter 2 kg – obwohl sie im Montagealltag permanent eingesetzt werden. Gerade bei repetitiven Tätigkeiten, häufig auf Brust‑ oder Schulterhöhe, entstehen über die Dauer einer Schicht relevante körperliche Belastungen.
Arbeitswissenschaftliche Statistiken zeigen, dass diese Form der Beanspruchung kein Randthema ist. Muskel‑Skelett‑Erkrankungen zählen in Deutschland zu den häufigsten Ursachen für Arbeitsunfähigkeit und verursachen rund 20 % aller krankheitsbedingten Ausfalltage. Auf europäischer Ebene sind sie laut EU‑OSHA sogar das verbreitetste arbeitsbedingte Gesundheitsproblem über alle Branchen hinweg. Charakteristisch ist dabei, dass viele dieser Belastungen nicht plötzlich entstehen, sondern sich schleichend aus alltäglichen, vermeintlich leichten Tätigkeiten entwickeln.
Gerade in manuellen Montageprozessen mit hohen Taktraten bleibt diese kumulative Belastung oft lange unauffällig – bis sich Ermüdung, nachlassende Präzision oder wiederkehrende Beschwerden bemerkbar machen.
Die entscheidende Rolle spielt nicht allein das Gewicht eines Werkzeugs, sondern dessen Abstand zum Körper. Wird ein Werkzeug körperfern geführt, entstehen Hebelarme, die die auf Gelenke wirkenden Drehmomente deutlich erhöhen. Um diese Momente auszugleichen, müssen Muskeln Kräfte entwickeln, die ein Vielfaches des eigentlichen Werkzeuggewichts betragen. Ein vereinfachtes Rechenbeispiel soll den Zusammenhang verdeutlichen
Die folgende Betrachtung basiert auf einem vereinfachten biomechanischen Hebelmodell und dient der realistischen Einordnung von Größenordnungen.
|
|
|
|
|
|
|
Handgelenk |
0,08 |
1,6 |
≈ 105 |
≈ 10–11 |
Bei Positionieren und Feinbewegungen leicht erhöht |
|
Ellbogen |
0,35 |
7,0 |
≈ 175 |
≈ 17–18 |
Zusätzliche Kräfte bei Vor‑/Rückbewegungen |
|
Schulter |
0,60 |
12,0 |
≈ 240 |
≈ 23–24 |
Deutlich höhere Belastung bei Heben, Absenken, Führen |
|
Nacken / Halswirbelsäule |
0,60 |
7,0 |
> 330 |
> 33 |
Dynamik und visuelle Stabilisierung verstärken die Belastung |
Die statische Haltebelastung stellt nicht den Worst Case, sondern den unteren Belastungsfall dar. Reale Werkzeugbewegungen führen zu zusätzlichen dynamischen Kräften. Die Berechnung beschreibt eine Momentbelastung beim reinen Halten des Werkzeugs. Diese Belastung wirkt nicht einmalig, sondern hundertfach pro Schicht. Reale Werkzeugbewegungen führen zu zusätzlichen dynamischen Kräften. Die dargestellten Werte sind daher realistisch, aber konservativ. Selbst ein 2‑kg‑Werkzeug kann innere Belastungen von über 30 kg verursachen.
Diese Belastungen haben messbare Auswirkungen. Muskel‑Skelett‑Erkrankungen verursachen nicht nur einen erheblichen Anteil der Fehlzeiten, sondern sind auch überdurchschnittlich häufig mit langen Ausfallzeiträumen verbunden. Nach Daten des Wissenschaftlichen Instituts der AOK (WIdO) entfallen knapp 20 % aller Arbeitsunfähigkeitstage auf Erkrankungen des Muskel‑Skelett‑Systems, bei gleichzeitig hoher Relevanz für Langzeiterkrankungen.
Aus volkswirtschaftlicher Sicht sind die Folgen erheblich. Die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin schätzt die Produktionsausfälle durch krankheitsbedingte Fehlzeiten auf rund 128 Milliarden Euro pro Jahr, der Ausfall an Bruttowertschöpfung liegt bei über 220 Milliarden Euro. Muskel‑Skelett‑Erkrankungen tragen hierzu überproportional bei, da sie häufig wiederkehrend und chronisch verlaufen.
Neben direkten Ausfallkosten entstehen indirekte Effekte wie sinkende Leistungsfähigkeit durch Ermüdung, erhöhte Fehler‑ und Nacharbeitsquoten, gesteigertes Unfallrisiko bei nachlassender Konzentration sowie der langfristige Verlust erfahrener Fachkräfte. EU‑OSHA identifiziert insbesondere repetitive Bewegungen, statische Haltearbeit und Tätigkeiten im Schulter‑ und Brustbereich als zentrale biomechanische Risikofaktoren.
In der ergonomischen Bewertung ist die Unterscheidung zwischen „leichten“ und „schweren“ Lasten wenig zielführend. Maßgeblich ist die resultierende innere Gelenk‑ und Muskelbelastung, die sich aus Gewicht, Hebelarm, Haltung, Dynamik und Wiederholung ergibt. Selbst geringe externe Lasten können so zu relevanten kumulativen Beanspruchungen führen. Um diesen Belastungen wirksam zu begegnen, sind nicht zwingend komplexe Automatisierungslösungen notwendig. In vielen manuellen Montageanwendungen bietet der mechanische Gewichtsausgleich einen gezielten und wirtschaftlichen Ansatz.

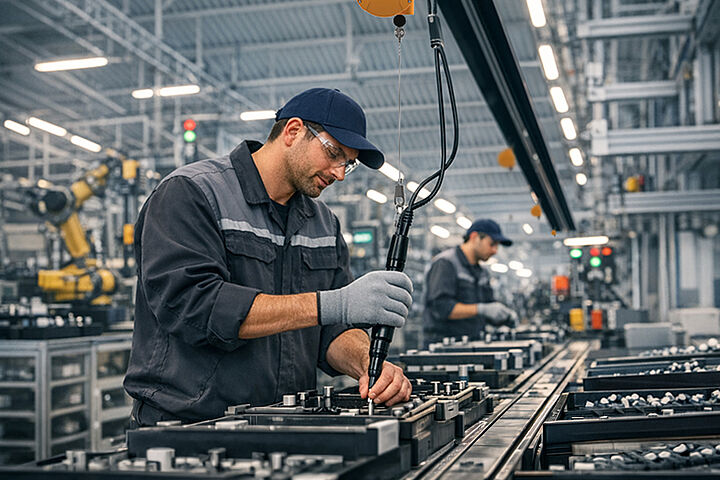

Die Analyse zeigt, dass ergonomische Belastungen in der Montage nicht durch hohe Werkzeuggewichte entstehen, sondern durch Hebelwirkung, Haltung und Wiederholung. Genau hier setzt der mechanische Gewichtsausgleich an. Balancer neutralisieren das Werkzeuggewicht nahezu vollständig und reduzieren damit die auf Handgelenke, Ellbogen, Schultern und Nacken wirkenden Kräfte direkt an ihrer Entstehungsstelle.
Die notwendige Muskelarbeit sinkt deutlich, während Beweglichkeit, Kontrolle und Präzision erhalten bleiben. Werkzeuge lassen sich geführt bewegen, ohne dauerhaft gegen ihr Eigengewicht arbeiten zu müssen. Gleichzeitig sorgt die definierte Rückführung in eine Ruheposition für Ordnung am Arbeitsplatz und reduzierte Unfall‑ und Verschleißrisiken.
Als rein mechanische, energieunabhängige und wartungsarme Systeme lassen sich Balancer einfach in bestehende Montagearbeitsplätze integrieren. Insbesondere bei leichten Werkzeugen mit konstantem Gewicht bieten sie einen wirkungsvollen und wirtschaftlichen Ansatz, um kumulative Belastungen zu reduzieren und manuelle Montageprozesse dauerhaft zu stabilisieren.
