Bilanciatori con protezione ATEX di Kromer

Sollevamento sicuro in aree a rischio di esplosione

I bilanciatori con protezione ATEX di Kromer sono progettati specificamente per l’impiego in ambienti a rischio di esplosione. Consentono il sollevamento, il mantenimento e il posizionamento ergonomico e sicuro di utensili o componenti, senza generare fonti di innesco. Grazie alla costruzione robusta e ai materiali certificati, sono conformi alla Direttiva ATEX 2014/34/UE e adatti all’uso nelle zone 1 e 21.

Bilanciatore ATEX

TIPO 8230

Capacità : 3 – 21 kg   |   Corsa del cavo: 2000 mm

  • Moschettone a vite liberamente girevole e orientabile per la sospensione
  • Alloggiamento e coperchio dell'alloggiamento in alluminio pressofuso
  • Tamburo fune in alluminio pressofuso ad alta resistenza
  • Cuscinetto a sfere chiuso
  • Dispositivo integrato per il bloccaggio del tamburo portacavo
  • Primavera di qualità
  • Cavo in acciaio ad alta resistenza
  • Cambio rapido della corda
  • Limitatore di ritrazione della fune a regolazione continua
  • Moschettone a vite per appendere il carico
  • Regolazione continua del carico tramite vite di regolazione
  • Qualità prodotta in Germania
  • Prolunga della fune: Fune prolungata disponibile su richiesta

  • Zona di protezione ATEX per gas: II 2G Ex h IIB T6 Gb X
  • Zona di protezione ATEX per polveri: ll 2D Ex h lllC T85°C Db X
  • Collegamento a terra integrato per prevenire la carica statica
  • Costruzione dimensionalmente e stabile agli urti realizzata con materiali conduttivi
  • Include catena di sicurezza come protezione anticaduta
  • Pacchetto a molla incapsulato
  • Protezione contro la rottura della molla in acciaio inossidabile
  • Fissare il carico utilizzando moschettoni a vite di sicurezza
  • Controllo qualità al 100% da parte di Kromer

Bilanciatroi ATEX di Kromer
Dettagli del prodotto
Articolo GTIN Capacitàkg La corsamm Proprio pesokg RichiestePrezzi/dettagli
8230030001 4262403199507 3,0 - 5,0 2000 2,9
8230030002 4262403199514 4,5 -7,0 2000 3,1
8230030003 4262403199521 6,0 - 10,0 2000 3,2
8230030004 4262403199538 9,0 - 14,0 2000 3,4
8230030005 4262403199545/td> 13,0 - 17,0 2000 3,6
8230030006 4262403199552 16 - 21 2000 3,8

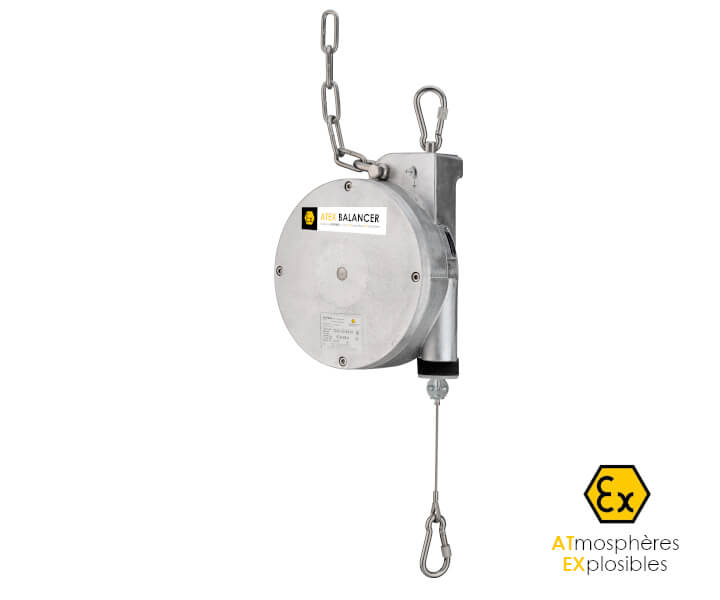

Bilanciatore ATEX

TIPO 8235

Capacità : 15 - 55 kg   |   Corsa del cavo: 2000 mm

  • Moschettone a vite liberamente girevole e orientabile per la sospensione
  • Alloggiamento e coperchio dell'alloggiamento in alluminio pressofuso
  • Tamburo fune in alluminio pressofuso ad alta resistenza
  • Cuscinetto a sfere chiuso
  • Dispositivo integrato per il bloccaggio del tamburo portacavo
  • Primavera di qualità
  • Cavo in acciaio ad alta resistenza
  • Cambio rapido della corda
  • Limitatore di ritrazione della fune a regolazione continua
  • Moschettone a vite per appendere il carico
  • Regolazione continua del carico tramite vite di regolazione
  • Qualità prodotta in Germania
  • Prolunga della fune: Fune prolungata disponibile su richiesta





  • Zona di protezione ATEX per gas: II 2G Ex h llB T6 Gb X
  • Zona di protezione ATEX per polveri: ll 2D Ex h lllC T85°C Db X
  • Collegamento a terra integrato per prevenire la carica statica
  • Costruzione dimensionalmente e stabile agli urti realizzata con materiali conduttivi
  • Include catena di sicurezza come protezione anticaduta
  • Pacchetto a molla incapsulato
  • Protezione contro la rottura della molla in acciaio inossidabile
  • Fissare il carico utilizzando moschettoni a vite di sicurezza
  • Controllo qualità al 100% da parte di Kromer



bilanciatore atex tipo 8235 15 - 55 kg
Dettagli del prodotto
Articolo GTIN Capacitàkg La corsamm Proprio pesokg RichiestePrezzi/dettagli
8235030001 4262466530415 15 - 25 2000 2,9
8235030002 4262466530439 25 - 35 2000 3,1
8235030003 4262466530453 35 - 45 2000 3,2
8235030004 4262466530477 45 - 55 2000 3,4

I principali vantaggi die bilanciatori

Il bilanciatori ATEX ha funzioni fondamentali fondamentali: la funzione di compensazione del peso e la funzione di posizionamento. Queste funzioni portano ai seguenti vantaggi:

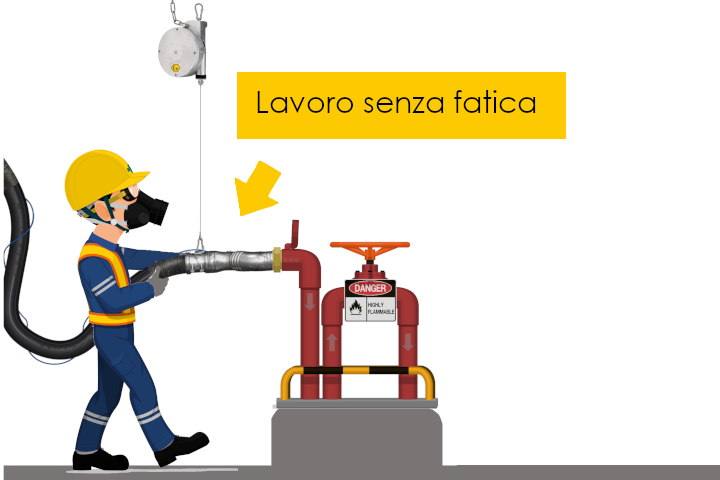

    Vantaggi della funzione di compensazione del peso:

    + Lavoro senza fatica anche per lunghi periodi

    + Lavoro preciso e accurato

    + Protezione dei dipendenti dal sovraccarico

    + Migliore gestione delle applicazioni

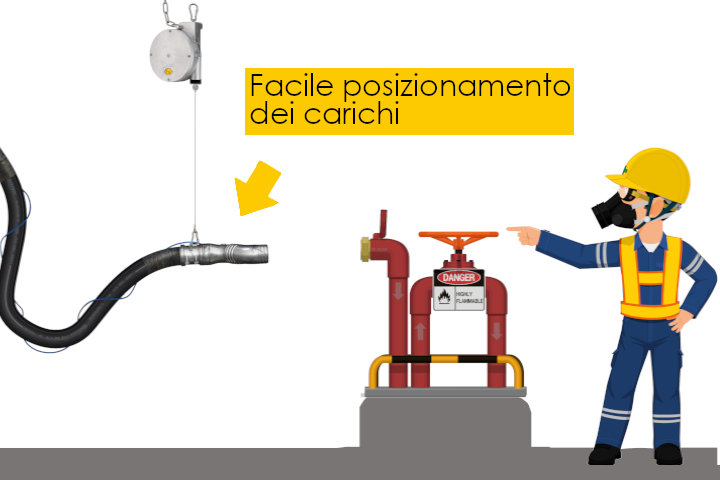

    Vantaggi della funzione di posizionamento:

    + Maggiore sicurezza sul posto di lavoro grazie al miglioramento del processo produttivo e dell’organizzazione dello stresso

    + Costi ridotti riducendo i tempi di produzione grazie al design ergonomico del posto di lavoro

    + Aumento della produttività attraverso una migliore gestione delle applicazioni

    Informazioni importanti sull'applicazione e l'uso del bilanciatore ATEX

    La marcatura ATEX regolamentata dalla legge fornisce indicazioni sull'uso corretto del bilanciatore ATEX. Ogni dispositivo utilizzato in atmosfere potenzialmente esplosive deve indicare le aree di protezione contro le esplosioni per le quali può essere utilizzato. La certificazione ATEX per il bilanciatore ATEX è stata confermata da un centro di prova indipendente. Di seguito una panoramica sull'idoneità/utilizzo del bilanciatori ATEX:

    Conformità ATEX gas (ll 2G Ex h llB T6 Gb X):

    Marchio Significato Descrizione
    II: Gruppo Per l'uso in ambienti con atmosfere esplosive, eccetto nel settore minerario.
    2G: Categoria 2: ATEX Zona 1 Gas Utilizzare in aree in cui occasionalmente può formarsi un'atmosfera esplosiva costituita da gas, vapori e nebbie.
    Ex h: Categoria di protezione contro l'accensione Protezione mediante sicurezza costruttiva secondo EN ISO 80079-37 (dispositivi non elettrici).
    llB: Esplosioni Gruppo A (Gas) La pericolosità dei gas aumenta da A a C. Copre tutti i gas di gruppo B.
    T6: Classe di temperatura Definisce gli intervalli di accensione in base alle temperature di accensione delle sostanze. Con >85 °C, T6 è la classe con i requisiti più elevati.
    Gb: Livello di protezione dell’apparecchio (EPL) Non contiene fonti di accensione efficaci per quanto riguarda i gas durante il normale funzionamento e in caso di malfunzionamenti previsti.

    Conformità ATEX polvere (ll 2D Ex h T85°C Db X):

    Marchio Significato Descrizione
    II: Gruppo Per l'uso in ambienti con atmosfere esplosive, eccetto nel settore minerario.
    2D: Categoria 2: ATEX Zona 21 Polvere Utilizzo in aree in cui occasionalmente può formarsi un'atmosfera esplosiva costituita da miscele di polvere/aria.
    Ex h: Categoria di protezione contro l’accensione Protezione mediante sicurezza costruttiva secondo EN ISO 80079-37 (dispositivi non elettrici).
    llC: Esplosioni gruppo C (Polvere) Può essere utilizzato anche con polvere conduttiva. Questo gruppo “C” include tutti gli altri gruppi.
    T85°C: Massima temperatura della superficie Può essere utilizzato per polveri e depositi di polvere con una temperatura di accensione o combustione senza fiamma superiore a 85°C.
    Db: Livello di protezione dell’apparecchio (EPL) Nel normale funzionamento e in caso di malfunzionamenti previsti, non contiene fonti di accensione efficaci per quanto riguarda le polveri.

    ATTENZIONE: Tutte le informazioni importanti per l'uso corretto del bilanciatore ATEX possono essere trovate nelle nostre istruzioni per l'uso ufficiali (downloads). Inoltre, puoi anche contattare il nostro supporto tecnico in qualsiasi momento in caso di domande. Siamo lieti di consigliarvi e di assistervi.

    La causa di un'esplosione - e come il bilanciatore ATEX la previene

    Fondamentalmente, ci sono sempre tre cose di cui hai bisogno per un'esplosione:

    1. Combustibile come gas o polvere
    2. Ossigeno (O2)
    3. Una fonte di accensione come scintille, cortocircuiti o superfici calde

    Al fine di ottenere la conformità ATEX per il bilanciatori, durante lo sviluppo è stata prestata particolare attenzione ad evitare potenziali fonti di accensione. Il bilanciatorei ATEX  è stato sottoposto a una valutazione della fonte di accensione da parte di esperti esterni della FSA - il risultato è stato positivo.

    Le seguenti modifiche tecniche sono state apportate al Kromer bilanciatore ATEX al fine di evitare potenziali fonti di ignizione:

    • Garantire la conduttività del bilanciatore utilizzando materiali idonei e un collegamento a terra integrato per evitare cariche elettrostatiche.
    • Garantire componenti di alta precisione e abbinamenti di materiali adeguati per evitare la generazione delle più piccole scintille meccaniche.
    • Garantire componenti di alta precisione e accoppiamenti di materiali adeguati al fine di evitare la generazione di calore per attrito e quindi ridurre notevolmente la temperatura superficiale del bilanciatore.

    Le Diverse Zone ATEX

    Zone ATEX per Gas, Vapori e Nebbie:

    • Zona 0: Presente costantemente o per lunghi periodi – Atmosfera esplosiva (es. miscela gas/aria) presente in modo continuo o frequente.

    • Zona 1: Presente occasionalmente – Atmosfera esplosiva può verificarsi occasionalmente durante il funzionamento normale.

    • Zona 2: Raramente e per brevi periodi – Atmosfera esplosiva normalmente non presente, oppure solo per un breve tempo.

    Zone ATEX per Polveri:

    • Zona 20: Presente costantemente o per lunghi periodi – Atmosfera esplosiva di polvere presente in modo continuo o frequente (es. all'interno di sili).

    • Zona 21: Presente occasionalmente – Atmosfera esplosiva di polvere può verificarsi occasionalmente durante il funzionamento normale.

    • Zona 22: Raramente e per brevi periodi – Atmosfera esplosiva di polvere normalmente non presente, oppure solo per un breve periodo.

    Ulteriori Note:

    • Zona 0/20: Rischio massimo → Richiesta protezione molto elevata → Apparecchiatura di Categoria 1.
    • Zona 1/21: Rischio medio → Apparecchiatura di Categoria 2.
    • Zona 2/22: Rischio basso → Apparecchiatura di Categoria 3.

    Il bilanciatori ATEX può essere utilizzato nelle seguenti zone ATEX

    I requisiti per macchine e prodotti variano da settore a settore. Ovunque vengano prodotte, lavorate, trasportate o immagazzinate sostanze infiammabili come gas o polveri, tuttavia, la sicurezza svolge un ruolo particolarmente importante. Soprattutto nell'industria chimica e petrolchimica, o nella produzione di combustibili e gas.

    Il rischio di esplosione si basa sulla probabilità del verificarsi simultaneo di combustibili (concentrazione di gas infiammabili, vapori o particelle di polvere) e ossigeno in un determinato periodo di tempo, definito dalle zone ATEX. KROMER Bilanciatori ATEX è progettato per le seguenti zone ATEX:

    Zona di protezione ATEX 2 - esplosioni di gas:
    Area in cui è prevedibile un'atmosfera esplosiva costituita da una miscela di aria e sostanze infiammabili sotto forma di gas, vapore o nebbia durante il normale funzionamento.

    Zona di protezione ATEX 21 – esplosioni di polveri:
    Area in cui è prevedibile che durante il normale funzionamento possa occasionalmente formarsi un'atmosfera esplosiva sotto forma di nube di polvere combustibile nell’aria.



    Bilanciatore per industrie
    con aree esplosive

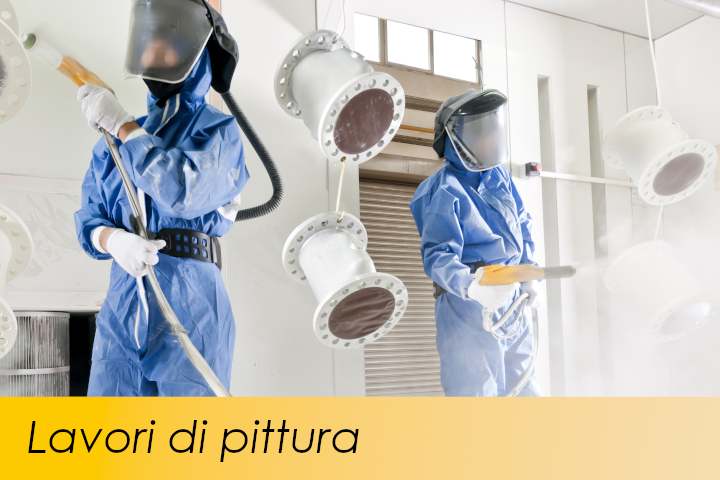

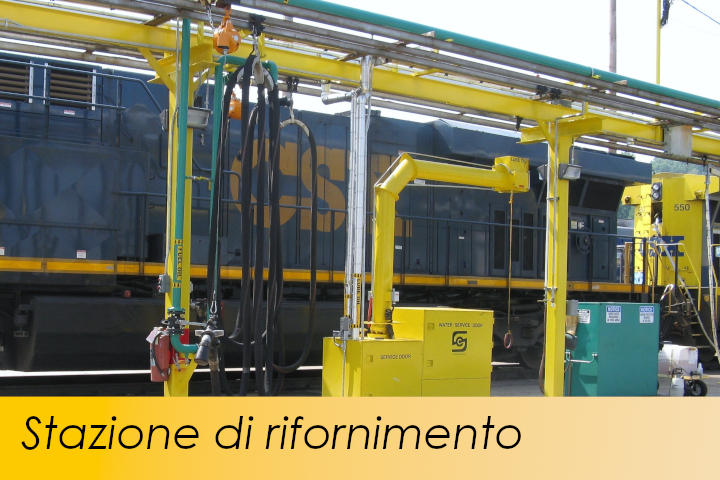

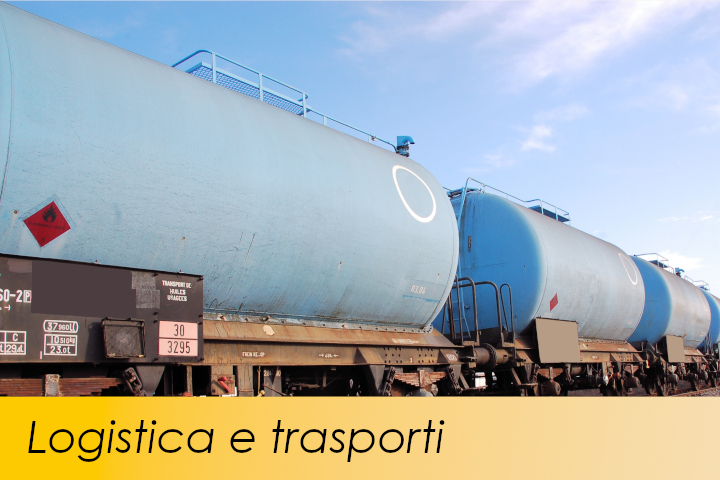

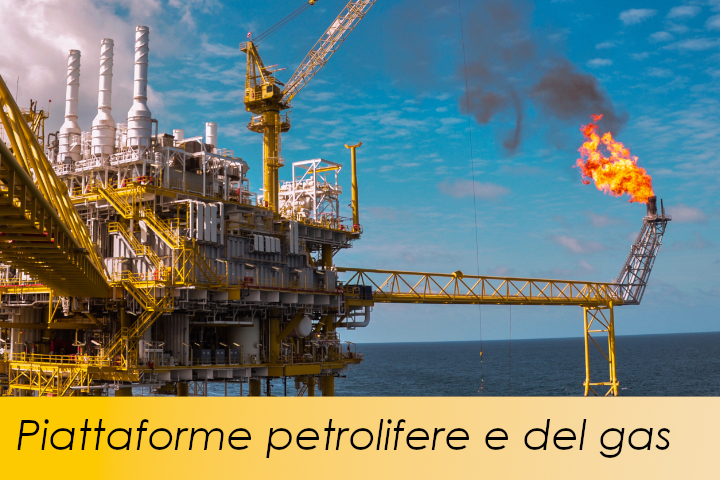

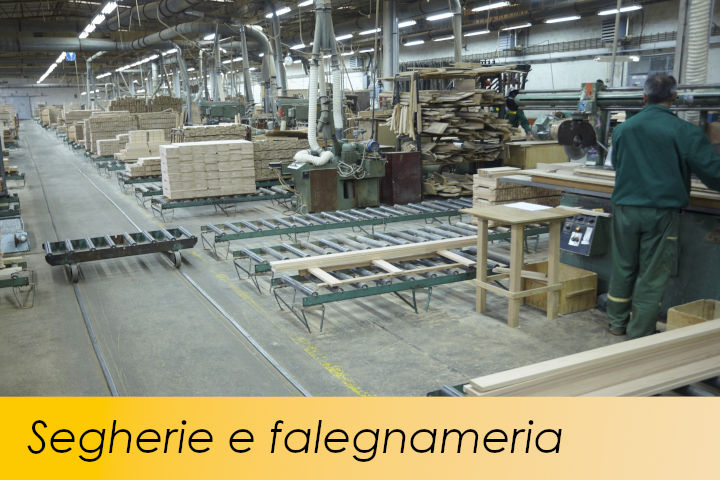

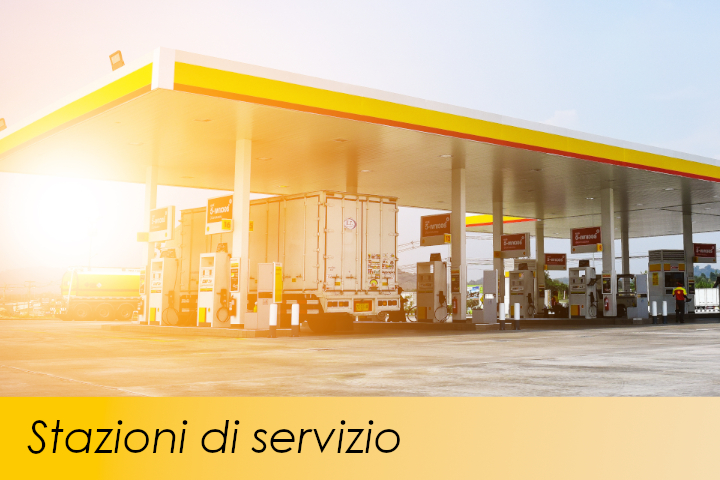

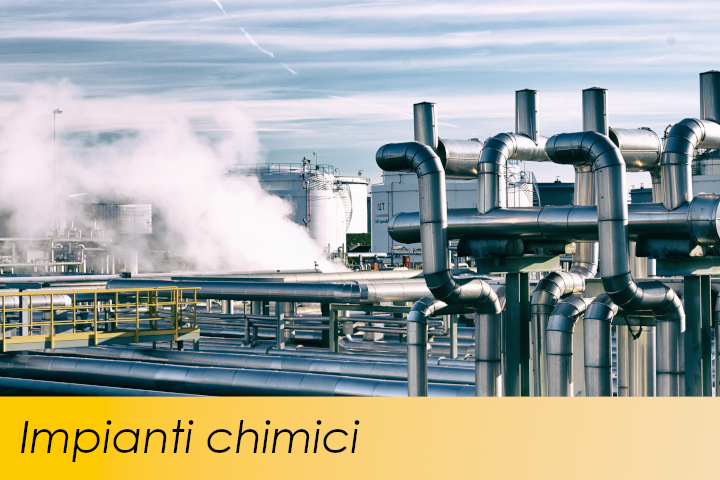

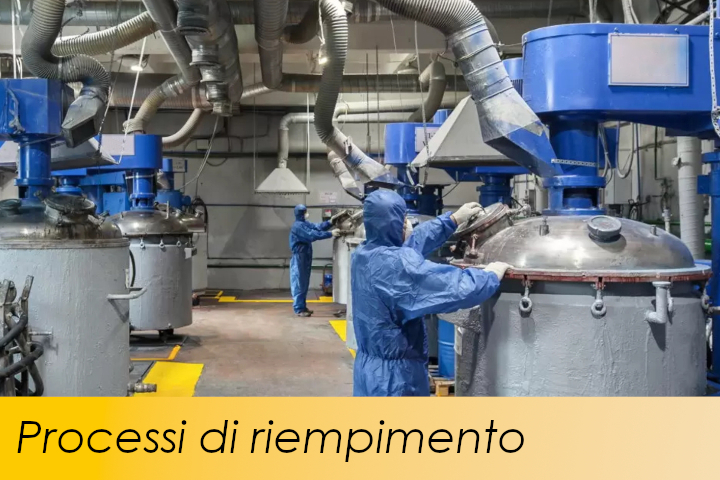

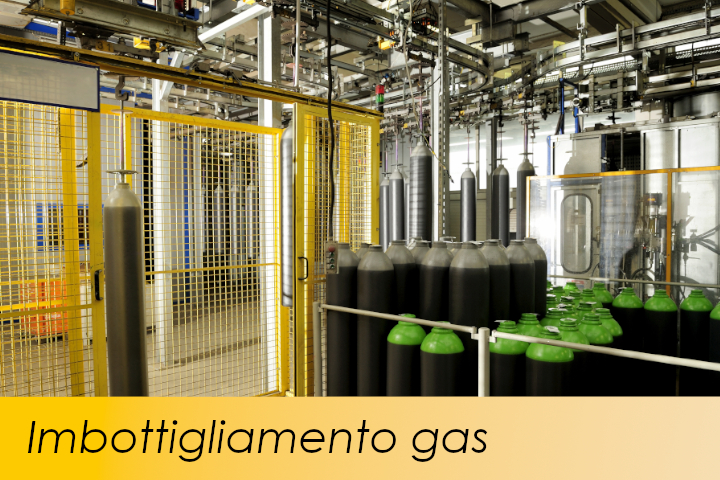

    Grazie al design antideflagrante del bilanciatore Kromer ATEX, può essere utilizzato in aree con gas e polveri infiammabili. Le industrie tipiche con aree potenzialmente esplosive includono le industrie petrolifere, del gas, chimiche e di lavorazione del legno. Inoltre, ci sono molte altre aree di applicazione in cui un bilanciatore ATEX può essere utilizzato con profitto…
